Gartenbeleuchtung planen: Erdkabel sicher verlegen für blendfreies Licht
Eine durchdachte Außenbeleuchtung inszeniert Pflanzen, verhindert Stolperunfälle auf Wegen und Treppen und schreckt ungebetene Gäste ab. Welche elektrotechnischen Schutzmaßnahmen im Erdreich zwingend erforderlich sind, wie Feuchtigkeitsschäden vermieden werden und warum übertriebene Helligkeit der Sicherheit schadet.
IP-Schutzarten
FI-Schutzschalter
Lichtverschmutzung
Die kurze Antwort: Die fachgerechte Planung der Gartenbeleuchtung vereint Wegebegrenzung, Objektschutz und elektrische Sicherheit. Stromführende Erdkabel müssen tief genug in einem steinfreien Sandbett mit Warnband geschützt im Boden liegen. Für alle Leuchten im Freien sind ausreichende Feuchtigkeitsschutzklassen sowie die lückenlose Absicherung über separate Fehlerstrom-Schutzschalter vorgeschrieben, um Erdschlüsse und lebensgefährliche Stromunfälle auszuschließen.
In der Dunkelheit verwandeln sich unbeleuchtete Gartenwege, Absätze und Teichränder schnell in unberechenbare Gefahrenzonen. Eine professionell geplante Gartenbeleuchtung schafft klare Orientierungslinien, hebt räumliche Tiefen hervor und schützt das Areal zuverlässig vor Einbruchsversuchen.
Lichtarchitektur im Garten: Orientierung, Akzente und Sicherheit
Eine gelungene Lichtgestaltung im Außenbereich basiert auf der sorgfältigen Differenzierung verschiedener Lichtfunktionen. Die Beleuchtungsaufgabe gliedert sich in funktionale Grundbeleuchtung, atmosphärisches Akzentlicht und gezielte Sicherheitsüberwachung.

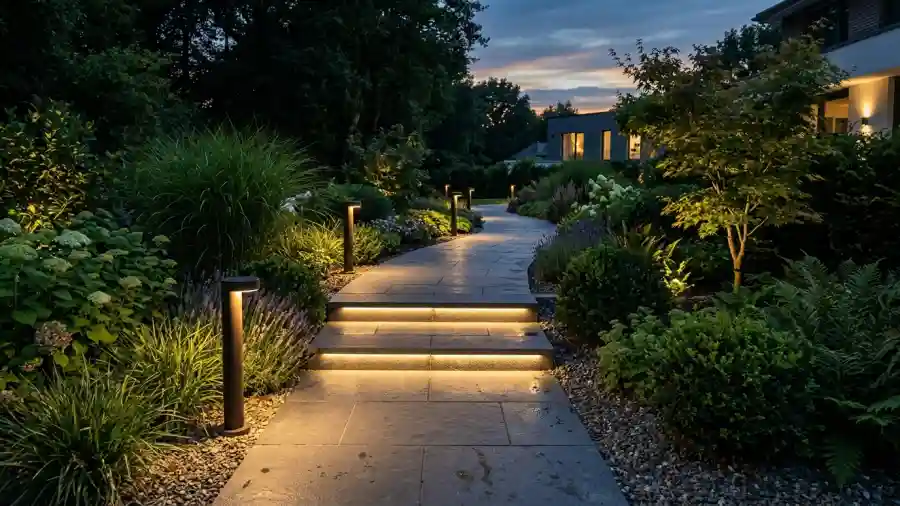

Wegelaternen und Pollerleuchten sollten das Licht stets blendfrei nach unten auf die Lauffläche lenken. Treppenstufen erfordern eine durchgehende Beleuchtung von der ersten bis zur letzten Stufe, um optische Täuschungen durch Schattenwurf zu unterbinden. Bäume und markante Gehölze werden durch nach oben gerichtete Bodenscheinwerfer in Szene gesetzt, während Terrassenbereiche von diffusem, warmweißem Licht profitieren.
Gefahr durch falsche Blendung: Scheinwerfer, die auf Augenhöhe strahlen, nehmen dem Auge die Fähigkeit zur Nachtanpassung. Wer aus dem Hellen in einen dunklen Gartenabschnitt blickt, ist vorübergehend orientierungslos – ein hohes Sicherheitsrisiko bei Stufen und Mauerkanten.
Die weit verbreitete Annahme, ein Garten werde umso sicherer vor Einbrechern, je heller er mit weitstrahlenden Flutern ausgeleuchtet wird, erweist sich in der Praxis als Irrtum – grelles Licht erzeugt tiefe Schlagschatten und blendet Bewohner wie Nachbarn. Einbrecher nutzen solche Schlagschatten gezielt als Deckung, während grelles Licht neugierige Blicke von der Straße aus blendet und unbrauchbar macht. Gleichmäßiges, bodennahes Licht ist für den Objektschutz nachweislich effektiver.
Spannungssysteme im Vergleich: 230-Volt-Erdkabel versus 24-Volt-Niedervolt
Bei der technischen Ausführung des Leitungsnetzes im Garten stehen zwei fundamentale Systeme zur Wahl, die unterschiedliche Sicherheits- und Installationsanforderungen stellen.
230-Volt-Erdkabel
- Ermöglicht unbegrenzte Leitungslängen ohne spürbaren Spannungsabfall
- Kombinierbar mit Außensteckdosen für Rasenmäher oder Gartengeräte
- Hohe Leuchtenleistung für großzügige Flächenausleuchtung
- Erfordert tiefe Erdaushübe und zertifizierte Sicherheitsbauteile
- Anschluss am Hauptverteiler darf nur durch Fachbetriebe erfolgen
24-Volt-Niedervolt
- Vollkommen berührungssicher bei versehentlicher Beschädigung
- Kabel müssen nicht zwingend in großer Erdtiefe verlegt werden
- Hohe Flexibilität bei nachträglichen Umgestaltungen im Beet
- Begrenzte Gesamtlänge durch Spannungsverluste auf der Leitung
- Transformator muss an geschützter Stelle platziert werden
In der handwerklichen Praxis zeigt sich immer wieder, dass Erdkabel ohne schützende Sandbettung und Warnband bei späteren Pflanzarbeiten mit dem Spaten durchtrennt werden. Eine fachgerechte Tiefenverlegung ist die wichtigste Lebensversicherung für das Kabelnetz.
| Einsatzbereich | Empfohlene Lichtfarbe | Mindest-Schutzgrad | Ideale Leuchtenart |
|---|---|---|---|
| Gartenwege & Zufahrten | Warmweiß (ca. 2700 bis 3000 K) | IP44 bis IP65 | Abblendbare Pollerleuchten, Bodeneinbaustrahler |
| Treppen & Podeste | Warmweiß | IP65 | Wandeinbauleuchten, LED-Untertrittbänder |
| Beet- & Baumakzente | Sehr warm (unter 2700 K) | IP65 bis IP67 | Erdspießstrahler, schwenkbare Spots |
| Terrassen & Sitzplätze | Warmweiß, dimmbar | IP44 | Wandleuchten mit Indirektabstrahlung, Pendelleuchten |
| Teich- & Wasserspiele | Warmweiß (dezent) | IP68 (dauerhaft druckwasserdicht) | Unterwasser-Scheinwerfer in Kleinspannung |
Kabeltrassen im Erdreich: Verlegetiefe, Sandbett und Schutzrohre
Ein herkömmliches Elektrokabel für den Innenbereich darf unter keinen Umständen im Erdreich verlegt werden. Die Bodenfeuchtigkeit, chemische Bestandteile des Erdreiches und mechanische Belastungen zersetzen die Ummantelung gewöhnlicher Leitungen binnen kurzer Zeit. Es dürfen ausnahmslos zugelassene Erdkabel mit robuster Schutzisolierung eingesetzt werden.
Der Leitungsgraben muss ausreichend tief ausgehoben werden. Im unbefestigten Gartenbereich gilt eine Verlegetiefe von mindestens sechzig Zentimetern als Richtwert, um das Kabel unterhalb der typischen Bearbeitungstiefe von Gartengeräten und im frostsicheren Bereich zu führen. Unter befahrbaren Flächen wie Einfahrten oder Pflasterwegen muss die Tiefe auf mindestens achtzig Zentimeter vergrößert werden, um dem Druck von Fahrzeuglasten standzuhalten.
Das Kabel wird nicht direkt auf den steinigen Grabenboden gelegt, sondern in eine mindestens zehn Zentimeter dicke Schicht aus feinem Sand gebettet. Nach der Einbettung und einer weiteren Sandschicht folgt das Verfüllen mit Erdreich. Etwa dreißig Zentimeter unterhalb der Erdoberfläche wird ein auffälliges Trassenwarnband quer über dem Verlauf verlegt, das bei späteren Grabarbeiten rechtzeitig auf die darunterliegende Leitung hinweist.
Wasserschutz im Außenbereich: Die passenden Schutzgrade nach Einsatzort
Elektrische Betriebsmittel im Garten sind Schlagregen, Kondenswasser, Spritzwasser und feuchtem Boden ausgesetzt. Der IP-Code (Ingress Protection) gibt verlässlich Auskunft über den Schutz gegen das Eindringen fester Fremdkörper und Wasser:
- Schutzgrad IP44: Schutz gegen feste Fremdkörper größer als ein Millimeter und Schutz gegen allseitiges Spritzwasser. Ausreichend für Leuchten direkt unter Dachüberständen oder an geschützten Hausfassaden.
- Schutzgrad IP65: Vollständig staubdicht und geschützt gegen Strahlwasser aus beliebigem Winkel. Standard für frei stehende Wegelaternen, Pollerleuchten und Wandleuchten im ungeschützten Freiraum.
- Schutzgrad IP67: Schutz gegen zeitweiliges Untertauchen. Erforderlich für bodenbündige Einbaustrahler in Rasenflächen oder Beeten, wo sich nach Starkregen kurzfristig Wasser stauen kann.
- Schutzgrad IP68: Schutz gegen dauerhaftes Untertauchen unter festgelegtem Wasserdruck. Zwingend vorgeschrieben für alle Leuchten innerhalb von Gartenteichen und Brunnenanlagen.
Aus typischen Bauschadensmustern geht hervor, dass einfache Verteilerdosen im Erdreich ohne spezielle Vergussmasse durch eindringende Bodenfeuchtigkeit regelmäßig FI-Schutzschalter auslösen. Jeder unterirdische Verbindungspunkt muss mit wasserabweisendem 2-Komponenten-Gießharz oder Spezialgel hermetisch versiegelt werden.
Typische Installationsfehler und Sicherheitsrisiken
Fehler in der Garten-Elektroinstallation führen nicht nur zu Stromausfällen im gesamten Wohnhaus, sondern gefährden Menschen und Haustiere:
- Fehlender Fehlerstrom-Schutzschalter (RCD/FI): Jeder Stromkreis im Außenbereich muss separat über einen empfindlichen FI-Schalter im Zählerschrank abgesichert sein, der bei Fehlerströmen binnen Millisekunden abschaltet.
- Verlegung ohne Leerrohr unter Pflasterflächen: Werden Kabel ohne stabiles Kabelschutzrohr unter Pflaster verlegt, ist ein Austausch bei Defekten nur durch kostspieliges Aufreißen der Tragschicht möglich.
- Kaltweißes Flutlicht mit hoher Blaulicht-Emission: Helle Scheinwerfer mit kaltweißen Lichtfarben ziehen Insekten magisch an, stören Vögel und Fledermäuse und tragen zur Lichtverschmutzung bei. Es sollten ausschließlich warmweiße Lichtquellen mit zielgerichteter Abstrahlung gewählt werden.
- Fehlende Leitungsreserven: Werden Kabel auf den Zentimeter genau abgeschnitten, fehlen bei späteren Umbauten oder dem Versetzen einer Leuchte die notwendigen Reserven. An markanten Punkten sollten stets kleine Kabelschlaufen im Erdreich deponiert werden.
Schritt-für-Schritt: Lichtkonzept sicher umsetzen
Ein systematischer Ablauf verhindert Doppelarbeiten und garantiert maximale elektrische Betriebssicherheit.
- Lageplan des Gartens erstellen und Beleuchtungszonen (Weg, Treppe, Terrasse, Beet) markieren
- Entscheidung zwischen 230-Volt-Erdkabel und 24-Volt-Schutzkleinspannung treffen
- Schaltgruppen planen (z. B. getrennte Schaltung von Sicherheits- und Stimmungslicht)
- Kabelgräben in ausreichender Tiefe ausheben und Steine sorgfältig entfernen
- Feinsandbett einbringen und zugelassene Erdkabel im Schutzrohr verlegen
- Zweites Sandbett aufbringen und Warnband im oberen Drittel des Grabens einlegen
- Abzweigdosen im Erdreich mit Gießharz oder Elektrogel feuchtigkeitsdicht vergießen
- Anschluss an den Unterverteiler und FI-Schutzprüfung durch den Elektrofachbetrieb ausführen lassen
Das Ausheben der Gräben und das Einlegen von Leerrohren kann in Eigenleistung erfolgen. Der Anschluss an das elektrische Hausnetz, die Dimensionierung der Schutzschalter sowie die abschließende VDE-Messung müssen aus Haftungs- und Sicherheitsgründen zwingend durch einen eingetragenen Elektrofachbetrieb erfolgen.
Weiterführende Ratgeber zu Elektrik, Zählerschrank & Solar
⚡ Elektrik im Altbau planen (Haupt-Leitfaden)
Wann alte Stromleitungen und Verteiler erneuert werden müssen und wie Zählerschrank, Wallbox und Solar zusammenspielen.
🌳 Gartengestaltung planen
Erdarbeiten, Leitungsbau, Entwässerung und Pflasterbau im Außenbereich systematisch koordinieren.
🛡️ Überspannungsschutz bei PV & Wallbox
Warum Kombi-Ableiter im Zählerschrank bei moderner Haustechnik verpflichtend sind und Elektronik vor Blitzschäden schützen.
🚗 Wallbox zu Hause installieren
Warum Haushaltssteckdosen unter Dauerlast schmoren und worauf es bei Leitungsquerschnitt, Absicherung und Ladeleistung ankommt.
🏠 Smarthome & Gebäudeautomation
Funk- vs. Bus-Systeme im Bestandsbau: Intelligente Einzelraumregelung, Beschattung und Sicherheitstechnik nachrüsten.
🔌 Zählerschrank für Wallbox nachrüsten
Technische Anforderungen an SLS-Schalter, APZ-Feld und Dauerstrombelastbarkeit beim Anschluss einer Ladestation.
Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA)Sicherheitsregeln für elektrische Anlagen im Freien und Feuchtigkeitsschutz
VerbraucherzentraleRatgeber zu energieeffizienter LED-Außenbeleuchtung und Vermeidung von Lichtverschmutzung
Häufige Fragen zur Gartenbeleuchtung
Darf man Erdkabel selbst im Garten verlegen?
Erdarbeiten wie das Ausheben von Kabelgräben, das Einbringen des Sandbetts und das Verlegen von Kabelschutzrohren dürfen Gartenbesitzer in Eigenleistung durchführen. Der elektrische Anschluss an die Hausverteilung, das Anklemmen der Schutzleiter und die messtechnische Überprüfung der Auslösezeiten des Schutzschalters müssen jedoch ausnahmslos von einem zertifizierten Elektrofachbetrieb durchgeführt werden.
Welche Lichtfarbe ist für den Garten am besten geeignet?
Für den Außenbereich wird durchgehend warmweißes Licht mit einer Farbtemperatur zwischen 2200 und 2700 Kelvin empfohlen. Warmes Licht erzeugt eine behagliche Atmosphäre und enthält deutlich geringere Blauanteile als neutral- oder kaltweißes Licht. Dadurch werden nachtaktive Insekten und Wildtiere geschont und die Lichtverschmutzung minimiert.
Reicht für Bodeneinbaustrahler im Rasen die Schutzart IP65 aus?
Im Rasen oder offenen Beet reicht IP65 oft nicht dauerhaft aus. Nach Starkregen oder bei Schneeschmelze steht das Wasser über Bodeneinbauleuchten mitunter stundenlang an. Hier sollte mindestens die Schutzart IP67 gewählt werden, die gegen zeitweiliges Untertauchen schützt. Zudem ist unter dem Einbautopf eine sickerfähige Kiespackung unverzichtbar, damit Wasser unter der Leuchte rasch versickern kann.
Wie lassen sich Außenleuchten am komfortabelsten steuern?
Eine Kombination aus Dämmerungsschaltern, Bewegungsmeldern und Zeitschaltuhren bietet den höchsten Komfort. Dämmerungssensoren schalten Orientierungsleuchten bei Sonnenuntergang automatisch ein, während helle Akzentleuchten über Zeitschaltuhren um Mitternacht deaktiviert werden können. Für Zugangswege sind präzise ausgerichtete Bewegungsmelder ideal, die nur bei tatsächlicher Annäherung reagieren.
Fazit: Sicherheit und Atmosphäre durch vorausschauende Planung
Eine gelungene Gartenbeleuchtung hebt die architektonischen Besonderheiten des Außenbereichs hervor und gewährleistet Trittsicherheit auf allen Wegen. Durch den Verzicht auf aggressive Fluter und die bewusste Wahl warmweißer, nach unten gerichteter Lichtquellen wird die Tierwelt geschützt und eine angenehme Abendstimmung geschaffen.
Die elektrotechnische Ausführung verlangt größte Sorgfalt: Zugelassene Erdkabel in ausreichender Grabentiefe, wasserdicht vergossene Muffen und die lückenlose Absicherung über Fehlerstrom-Schutzschalter verhindern Kurzschlüsse und Gefahrenquellen. Für die fachgerechte Inbetriebnahme ist die Unterstützung eines qualifizierten Elektrofachbetriebs unverzichtbar.
Die vorausschauende Verlegung von Erdkabeln und Leerrohren ist Teil von Phase 2 unseres umfassenden Leitfadens zur Gartengestaltung und Außenanlagenplanung. Wie Zählerschrank, Leitungsnetz, Wallbox und Solartechnik im gesamten Haus zusammenhängen, zeigt unser zentraler Leitfaden Elektroinstallation und Stromleitungen im Altbau erneuern.
